人も建物もまずは足元から。鉄骨造の「柱脚」をわかりやすく解説
建物を安全に支えるためには、柱や梁だけでなく、その「足元」がとても重要です。
人も足元が安定していなければ真っ直ぐ立つことができないように、建物も柱の足元がしっかりしていなければ、十分な強さを発揮することができません。
鉄骨造の建物で、その大切な足元となる部分を「柱脚（ちゅうきゃく）」と呼びます。
柱脚は、鉄骨の柱とコンクリートの基礎をつなぐ重要な部分です。
普段は完成した建物からほとんど見えませんが、建物の荷重や地震・風などによって生じる力を基礎へ伝える役割を持っています。
特に地震の多い日本では、柱脚を正確に施工することが建物の安全性を確保するうえで欠かせません。
今回は鉄骨造でよく使われる「露出柱脚」を例に、柱脚の基本的な仕組みからアンカーボルトの設置、モルタル施工、鉄骨建方、仕上げまでの流れをわかりやすく解説します。
柱脚とは？どんな部材でできている？

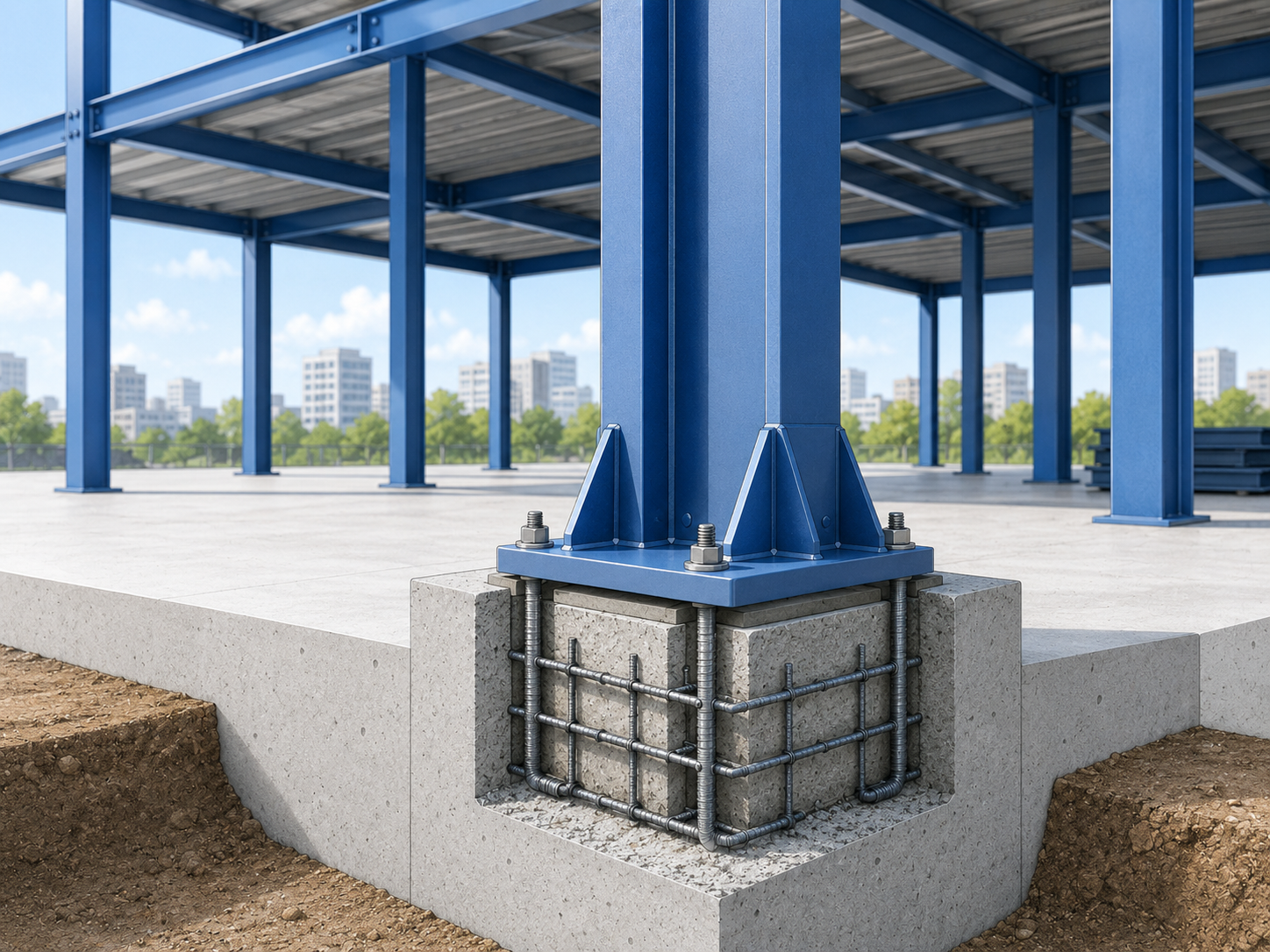

柱脚とは、簡単にいうと鉄骨柱の一番下にある基礎との接合部分です。

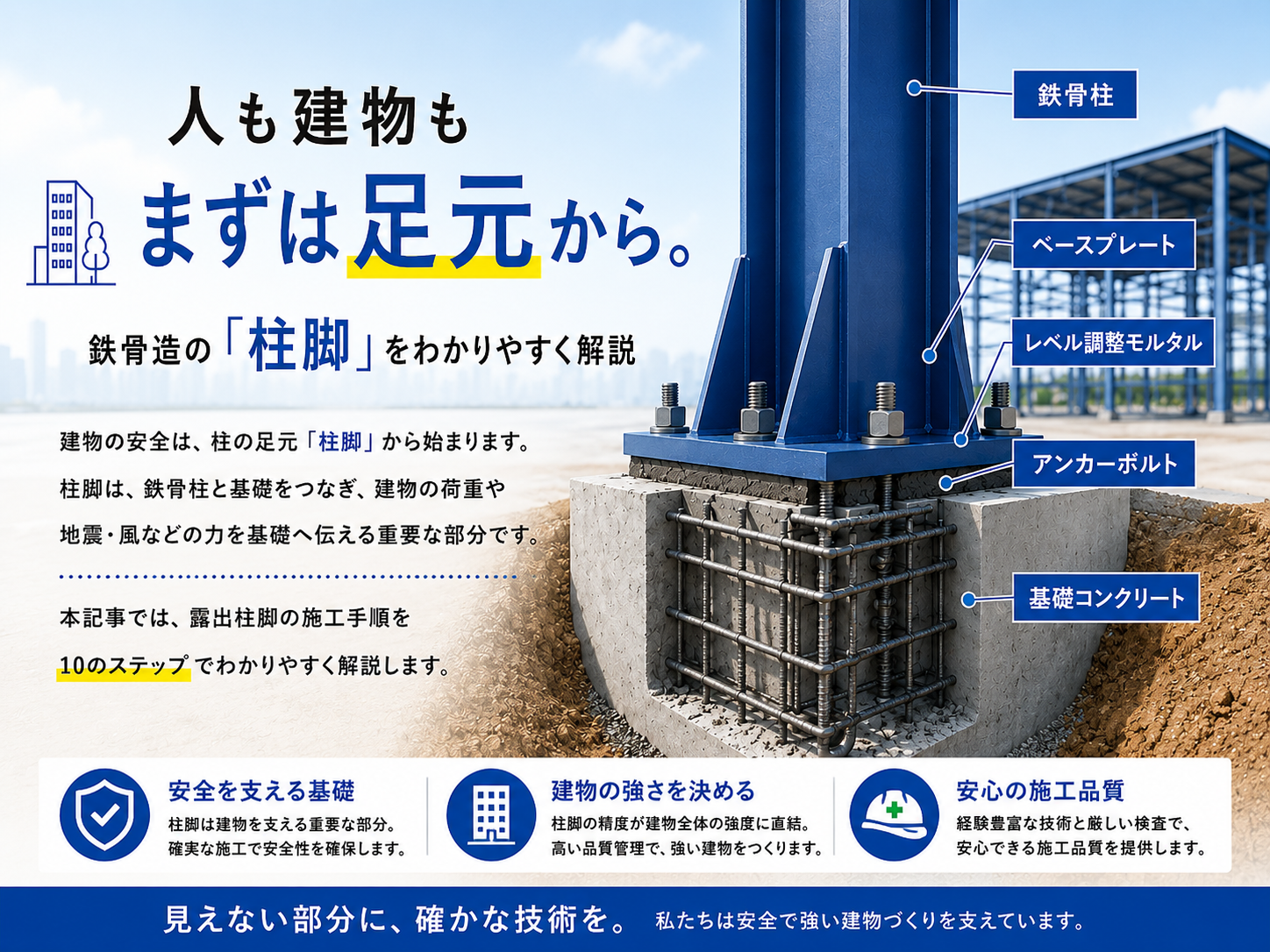

代表的な露出柱脚では、主に次のような部材によって構成されています。
鉄骨の柱には「角形鋼管柱」「H形鋼」「鋼管」などが使用されます。
その柱の下部には、厚い鋼板であるベースプレートが溶接されています。
ベースプレートは直接コンクリート基礎の上に置くのではなく、その下に高さや水平を調整するためのレベル調整モルタルを設けます。
そして、柱と基礎をしっかり固定するために使われるのがアンカーボルトです。
さらにその下には鉄筋コンクリートでつくられた基礎があります。

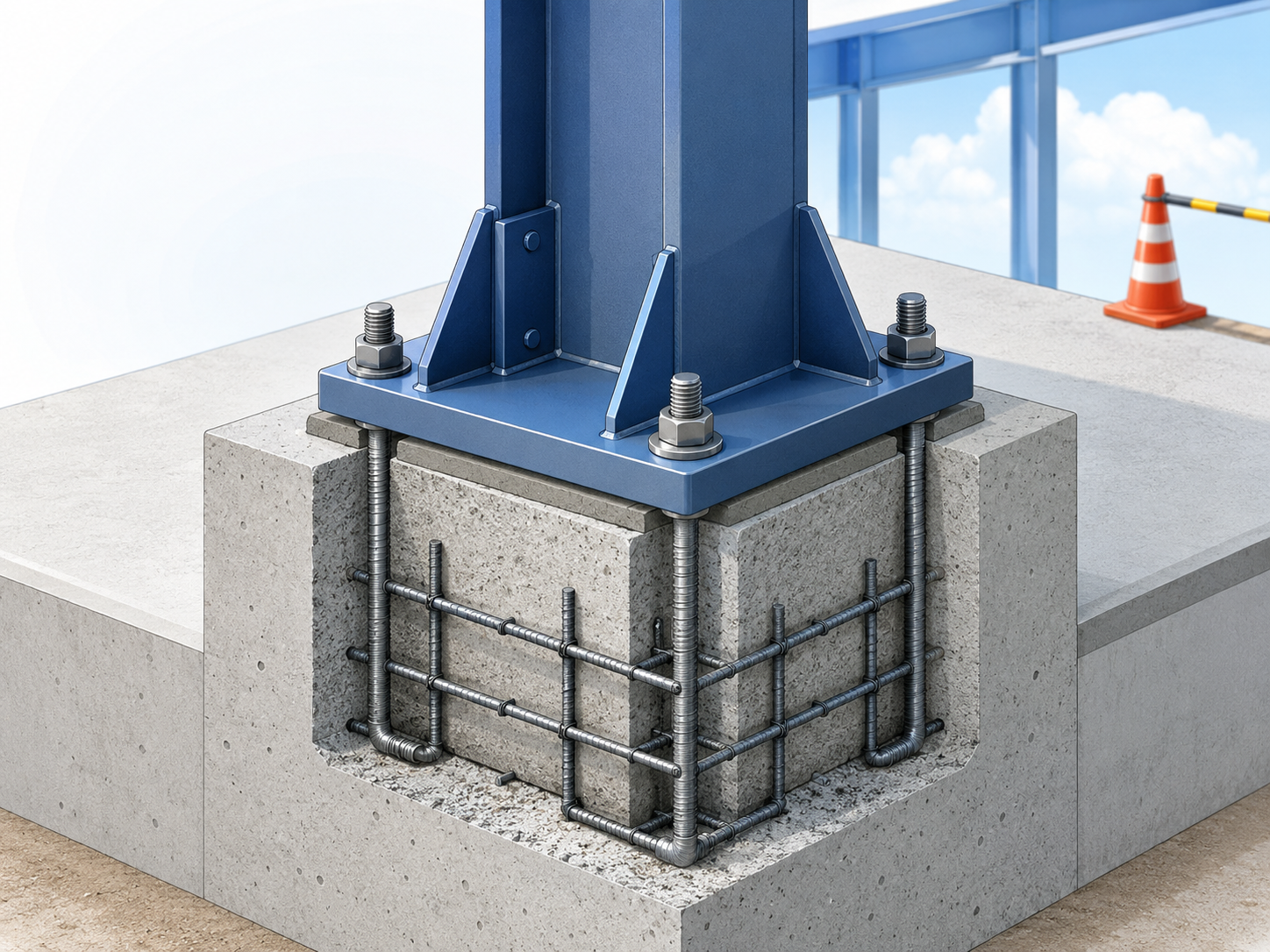

つまり柱脚は、鉄骨柱 → ベースプレート → モルタル → 基礎という構造になっており、アンカーボルトによって鉄骨柱と基礎が一体化されます。
一見すると単純な仕組みに見えますが、それぞれの位置や高さを正確に施工することが非常に重要です。
アンカーボルトを設置する
柱脚工事の中でも特に重要なのが、アンカーボルトの設置です。
アンカーボルトは基礎の中に埋め込まれ、鉄骨柱のベースプレートを基礎へ固定する役割を持っています。
通常は基礎の配筋工事と同時に設置します。

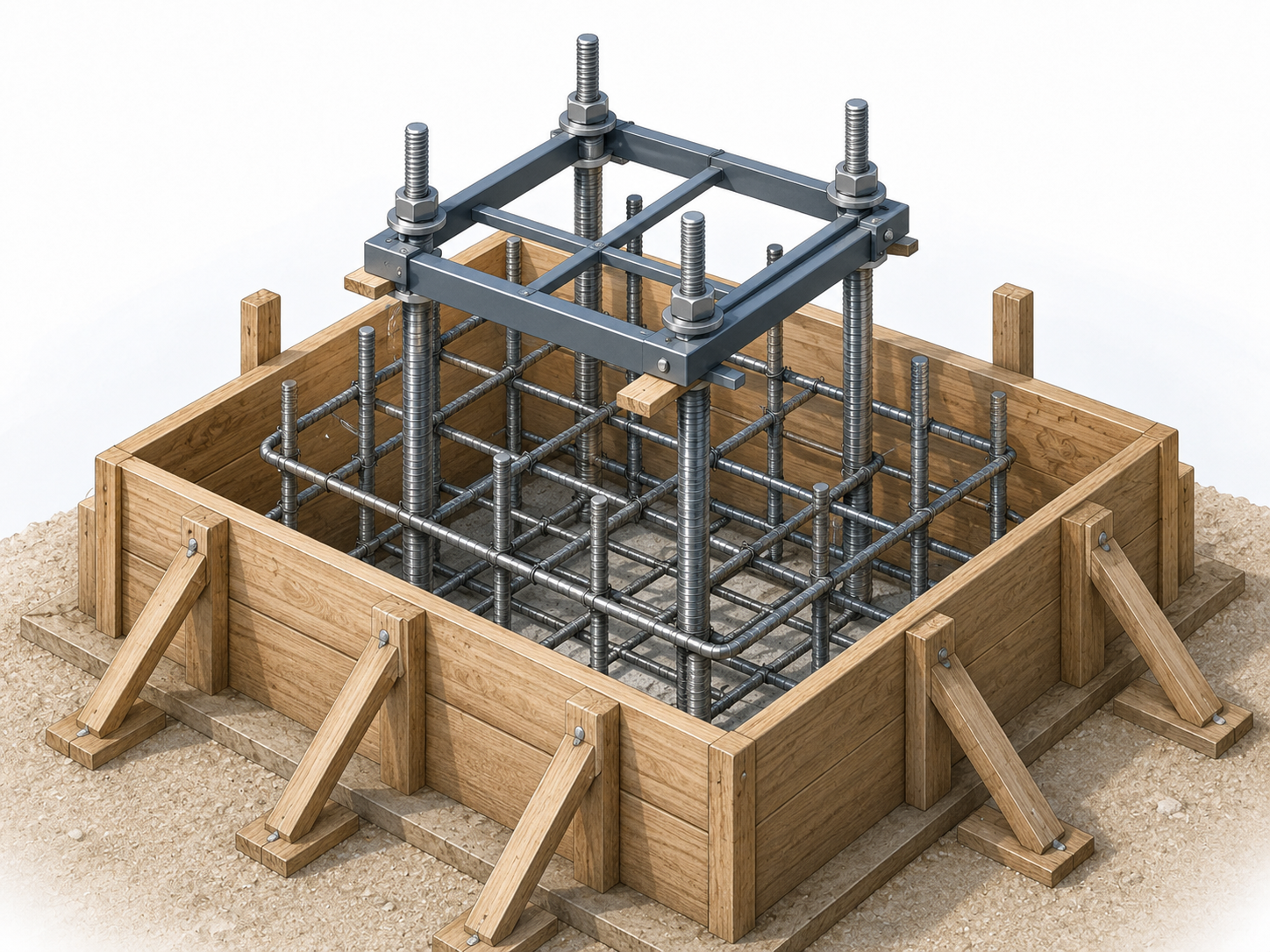

まず建物の基準となる墨出し位置に合わせてアンカーボルトの位置を決め、専用のフレームや仮留めプレートを使用して固定します。
固定方法には、大きく分けて鋼製フレームを使用する方法と木製型枠を使用する方法があります。
より強固に固定したい場合には、工場で製作された鋼製アンカーフレームを使用します。
一方、小規模な建築物などでは、木製型枠や仮留めプレートを利用して固定する場合もあります。
ここで特に注意したいのが、アンカーボルトの位置・間隔・垂直精度です。
アンカーボルトの配置は構造計算によって決められているため、現場の都合で勝手に位置を変更することはできません。
また、アンカーボルトが傾いたり曲がったりすると、後から鉄骨柱のベースプレートを取り付けることができなくなる可能性があります。
そのため設置後だけでなく、コンクリート打設中にも動かないよう、しっかり固定することが重要です。
アンカーボルトと基礎配筋の施工が完了した段階では、現場監督などによる確認・検査を行い、次の工程へ進みます。
基礎コンクリートを打設する
アンカーボルトの位置が決まったら、基礎コンクリートを打設します。
鋼製アンカーフレームを使用している場合、フレームの一部はそのまま基礎コンクリートの中に埋め込まれます。
コンクリートが打ち上がると、基礎の上からアンカーボルトが突き出した状態になります。
このとき重要なのが、アンカーボルトの養生です。
コンクリートを打設するときにセメントペーストなどがボルトのねじ部分に付着すると、その後ナットを締める際の支障となります。
そのためボルト部分をテープなどで保護し、汚れや損傷を防ぎます。
また、アンカーボルトは後からベースプレートやナットを取り付けられるだけの長さを、基礎から十分に出しておく必要があります。
ほんのわずかな位置や高さのズレでも鉄骨建方に影響するため、慎重な施工が求められます。
墨出しで柱の位置を確認する

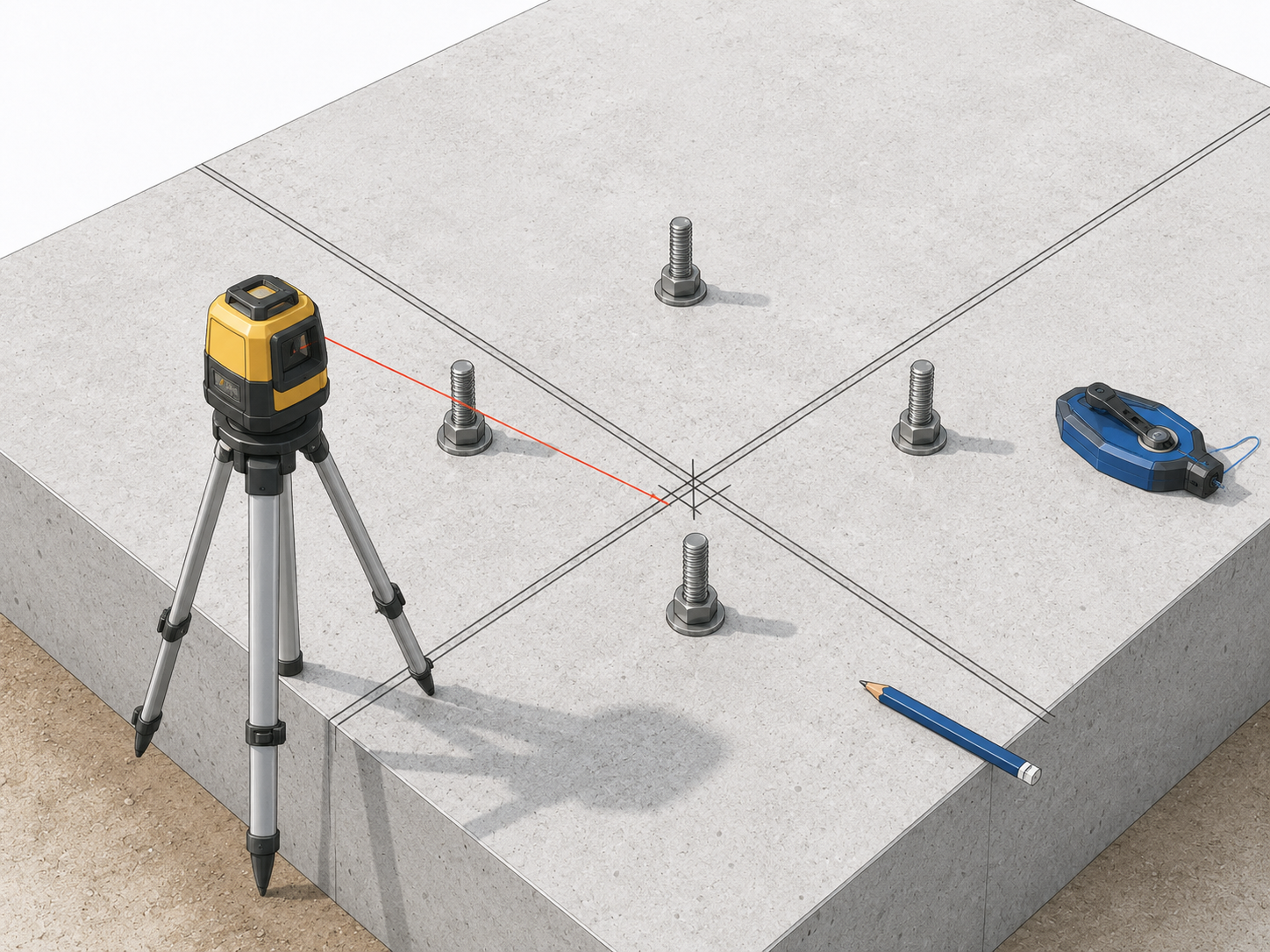

基礎コンクリートが完成したら、次に墨出しを行います。
墨出しとは、図面をもとに建物の基準線や柱の中心位置などを、実際のコンクリート上に表示する作業です。
鉄骨柱を正確な位置に建てるための「目印」と考えるとわかりやすいでしょう。
この基準線をもとに、アンカーボルトや柱の位置、高さなどを確認していきます。
建物全体の精度にも関係する重要な作業です。
レベル調整モルタルを施工する
次に、鉄骨柱の高さを調整するためのモルタルを施工します。
まず測量機器やレーザー墨出し器などを使って、高さを確認します。
その後、ベースプレートの下となる部分にモルタルを施工します。

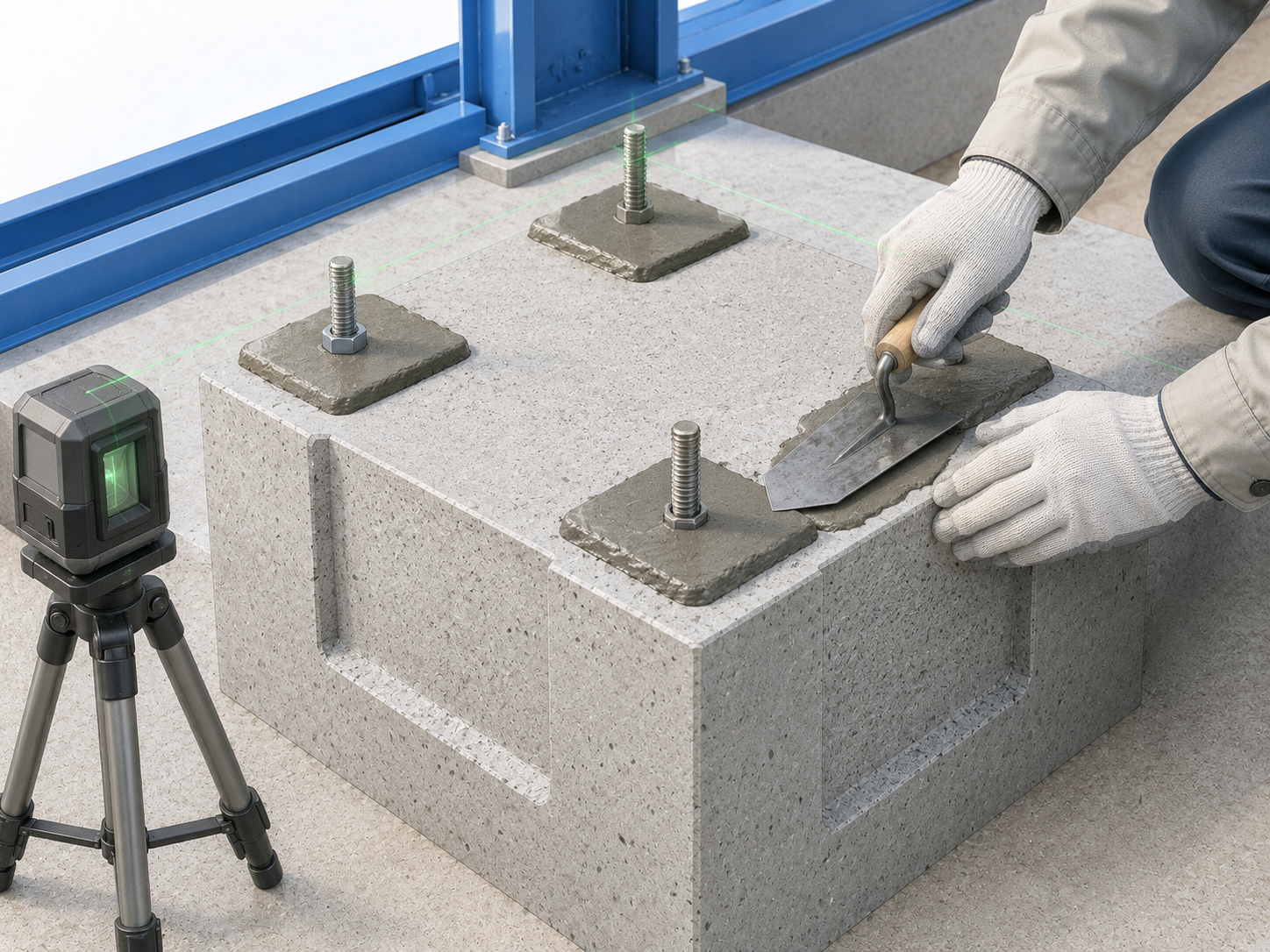

露出柱脚では、柱を据え付ける前に中央部分へモルタルを盛り、高さを調整する方法があります。
このモルタルは、その形から現場では**「モルタルまんじゅう」**と呼ばれることもあります。
使用するのは一般的に、施工後の収縮を抑える性能を持った無収縮モルタルです。
モルタルを盛る前には、コンクリートとの付着性を高めるために下地処理を行います。
そしてレーザーなどを使いながら、設計された高さになるよう精密に調整します。
施工後は必要な養生期間を確保し、十分な強度が得られてから次の工程へ進みます。
この数十ミリ程度の高さ調整が、建物全体の柱の高さや水平精度を左右するため、非常に重要な工程です。
鉄骨建方で注意するポイント
モルタルの養生が完了すると、いよいよ鉄骨建方です。

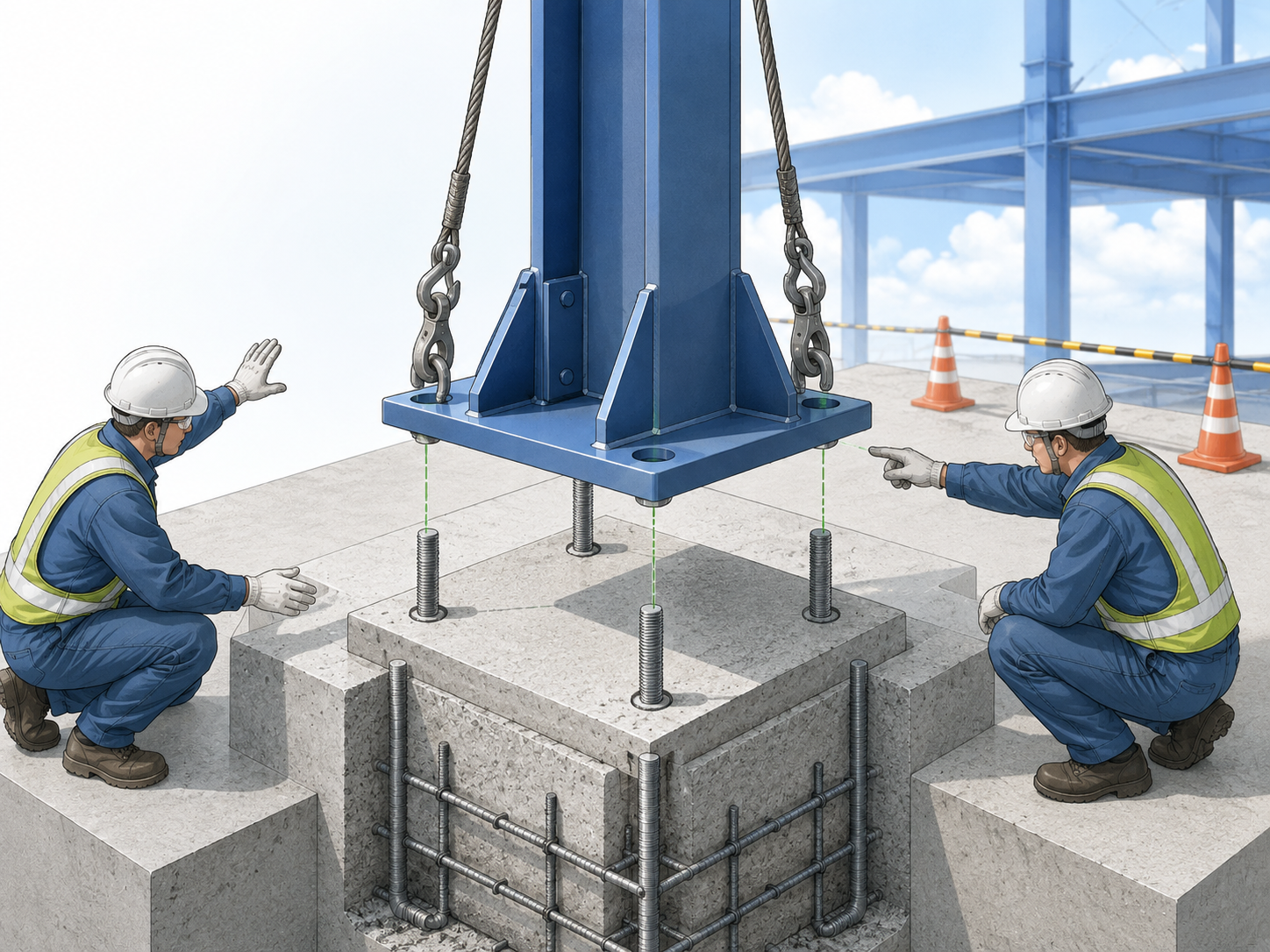

クレーンを使って鉄骨柱を吊り上げ、所定の位置へ据え付けます。
柱の下部に溶接されているベースプレートには、アンカーボルトを通すための穴が開いています。
この穴にアンカーボルトを通し、ナットで仮留めします。
ここでアンカーボルトの位置がずれていたり、曲がっていたりすると、ベースプレートの穴にボルトが入りません。
場合によっては現場で修正できず、鉄骨柱を工場へ持ち帰って対応しなければならなくなることもあります。
だからこそ、アンカーボルトを設置した最初の段階から、何度も位置や垂直度を確認することが重要なのです。
建設現場では、後工程で修正するよりも、前工程で間違いを防ぐことが非常に大切です。
アンカーボルトを本締めする
柱を仮留めした後は、柱の垂直度を確認して調整します。
これを建入れ直し・歪み直しなどと呼びます。

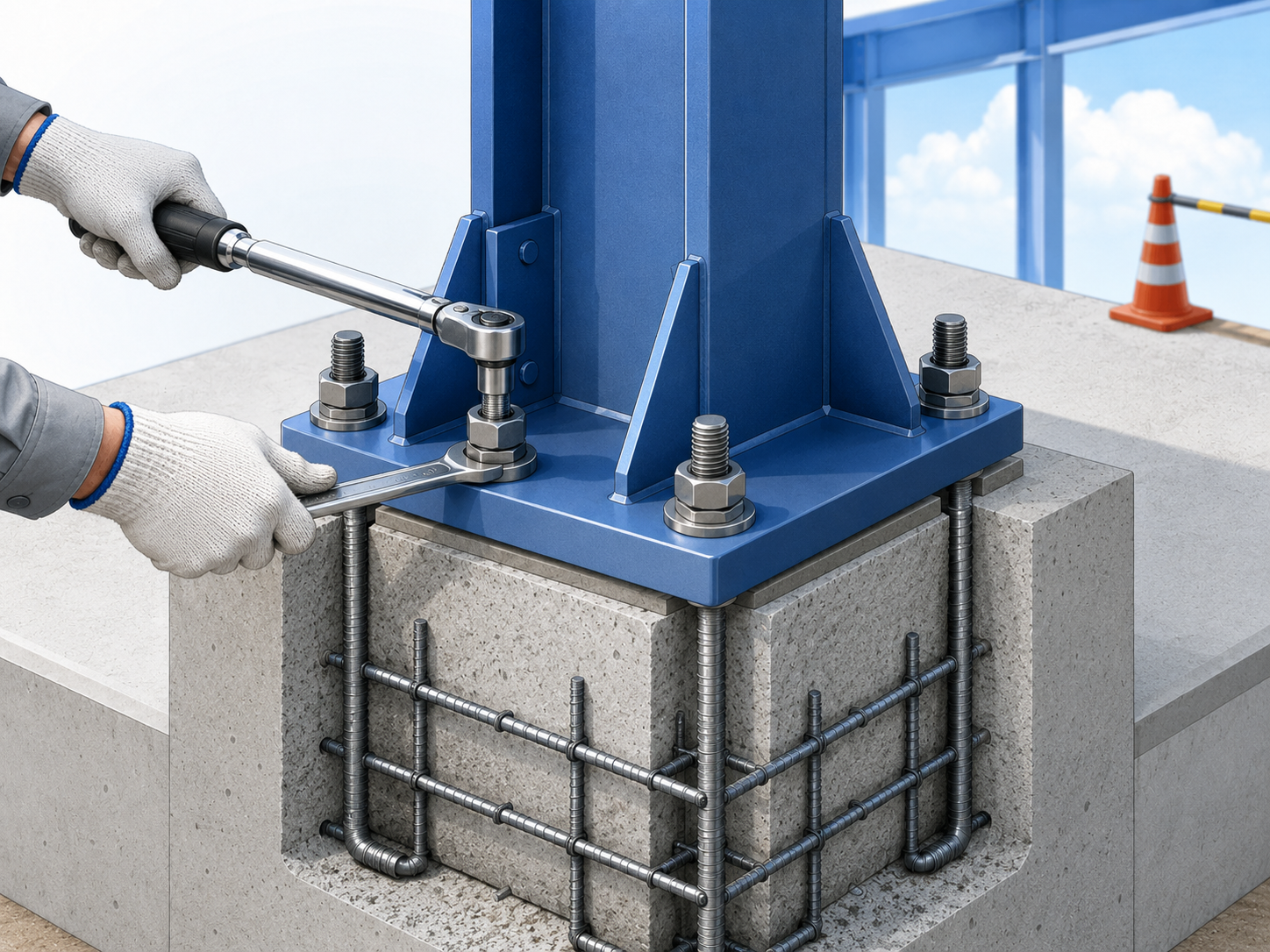

柱が正しい位置・角度になったことを確認したら、アンカーボルトのナットを本締めします。
柱脚の形式や設計仕様に応じて、指定された方法・締付け条件で確実に固定します。
ここまで来ると、鉄骨柱と基礎がしっかりとつながり、建物の骨組みを支える柱脚として形が整ってきます。
ベースプレート下にモルタルを充填する

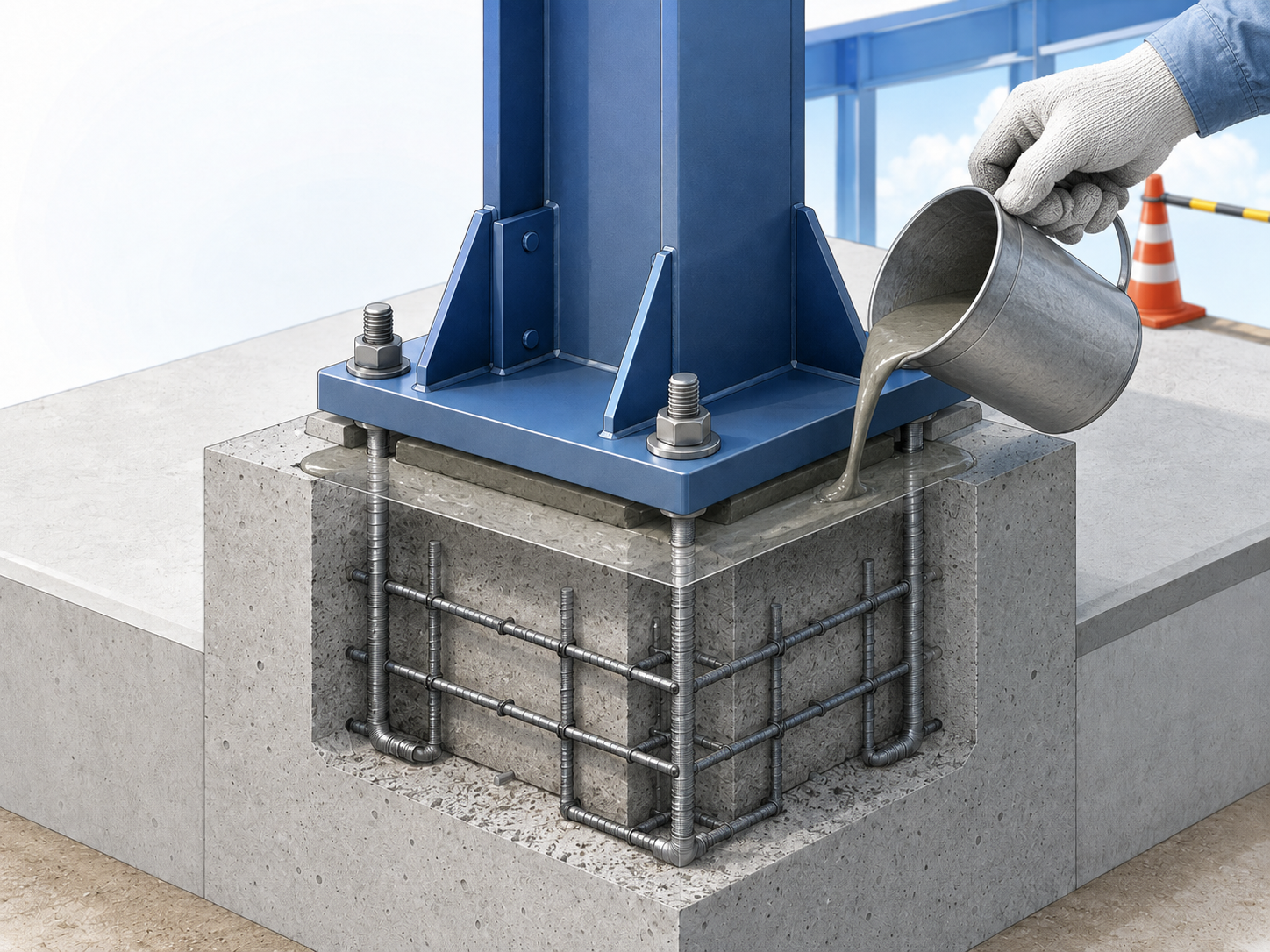

鉄骨柱の位置が決まったら、ベースプレートと基礎との間にできている空間へ無収縮モルタルを充填します。
このモルタルは、ベースモルタルなどと呼ばれます。
ベースプレート全面をしっかり支えるよう、隙間ができないように施工することが重要です。
柱にかかる力をベースプレートから基礎へ適切に伝えるため、この部分の施工品質も柱脚性能に大きく関係します。
完成してしまうとほとんど見えなくなりますが、建物を安全に支えるためには欠かすことのできない工程です。

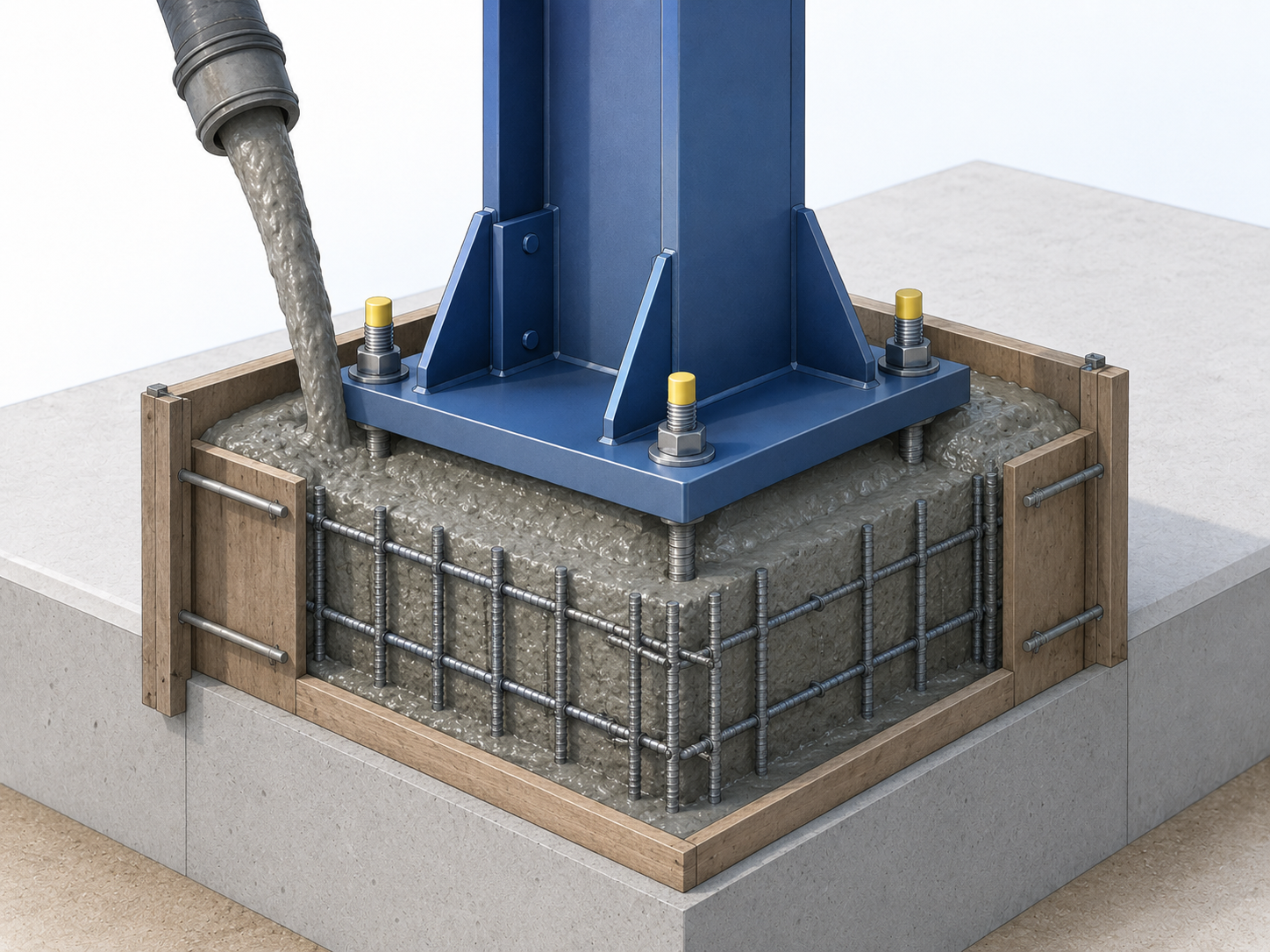

基礎立上り部分のコンクリートを打設する

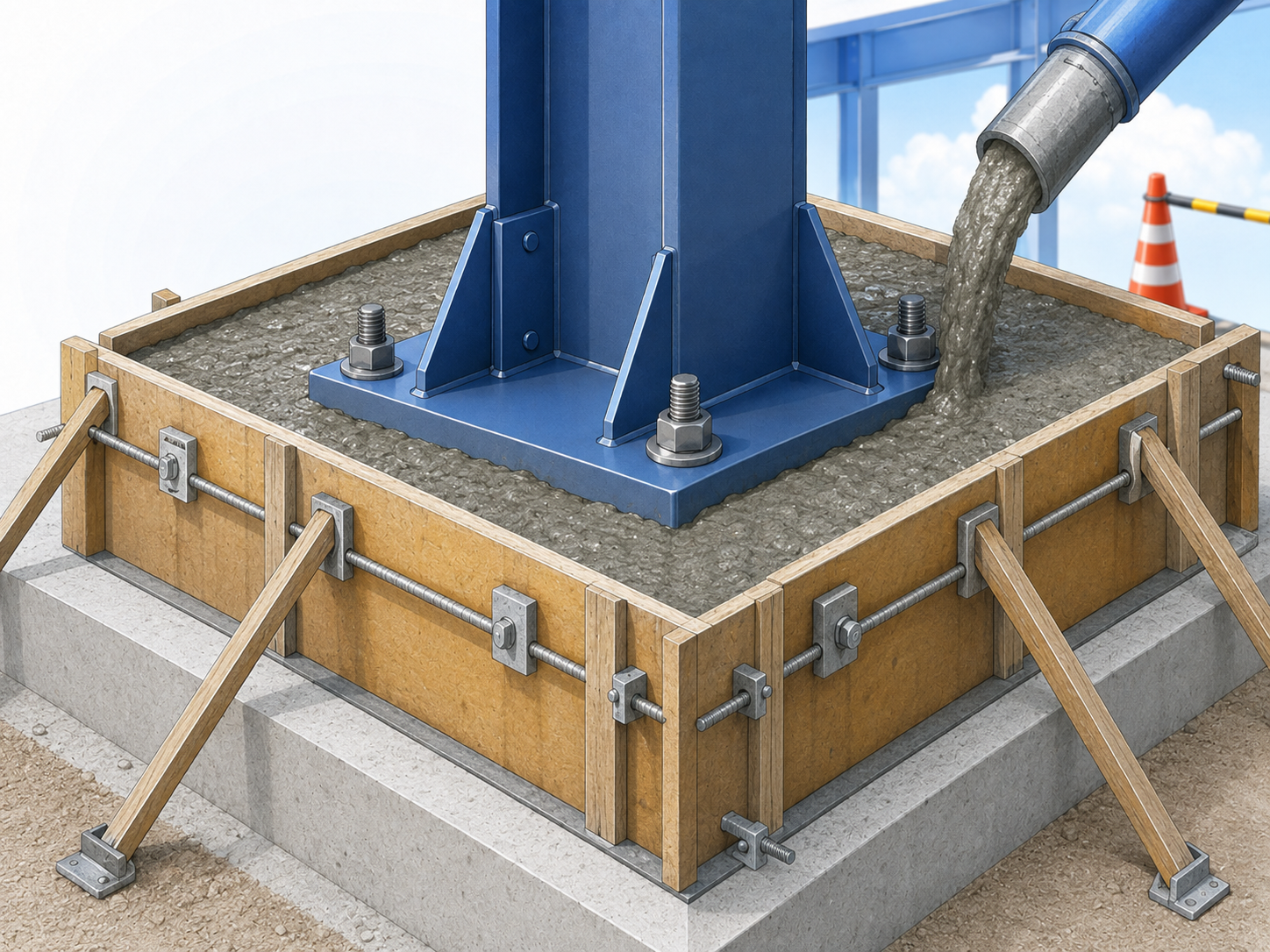

柱脚周辺の施工が完了したら、必要に応じて基礎立上り部分の型枠や配筋を行い、コンクリートを打設します。
これによって基礎柱形が完成し、柱脚周辺の形が整います。
このときには、柱脚だけでなく外壁との位置関係にも注意しなければなりません。
柱脚部分の基礎が外壁より大きく張り出していると、外壁材や仕上げ材との取り合いに影響するためです。
そのため設計段階から
- 柱の大きさ
- ベースプレートの大きさ
- アンカーボルトの配置
- 基礎柱形の大きさ
- 外壁の位置
などを総合的に検討しておく必要があります。
鉄骨柱が大きくなれば、一般的にベースプレートや基礎柱形も大きくなります。
柱脚は構造だけの問題ではなく、建築全体の納まりにも関わる重要な部分なのです。
まとめ｜強い建物は足元から
柱脚は、完成した建物ではほとんど目にすることがありません。
しかしその役割は非常に重要です。
鉄骨柱に加わる建物の荷重や、地震・風などによって生じる力を基礎へ伝え、建物をしっかり支えています。
柱脚工事では、
- アンカーボルトの位置を正確に決めること
- コンクリート打設時にボルトを動かさないこと
- 柱の高さや垂直度を正確に調整すること
- ベースプレートと基礎を確実に一体化すること
など、一つひとつの工程で高い精度が求められます。
わずかなズレが次の工程に大きく影響するため、施工図や構造図を確認しながら、現場監督・鉄骨業者・基礎工事業者など多くの人が連携して施工しています。
日本で建物を建てる以上、地震への備えを避けて通ることはできません。
だからこそ、「地震が起きないこと」を期待するだけではなく、建物の仕組みを理解し、正しい設計と施工によって地震に備えることが大切です。
柱脚という小さな部分を見ても、その裏側には長年積み重ねられてきた技術や経験があります。
人も建物も、まずは足元から。
安心して長く使える建物をつくるためには、完成すると見えなくなってしまう基礎や柱脚こそ、丁寧に施工することが重要なのです。
